йяоо, йяооа, йяого, йяогоа

НАЗНАЧЕНИЕ:

для линий межстанционной и абонентской связи с системами передачи с временным делением каналов и импульсно- кодовой модуляции со скоростью до 2048 кБит/с с постоянном напряжении дистанционного питания до 500 В.

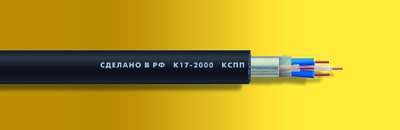

КОНСТРУКЦИЯ:

жила - медная мягкая проволока диаметром 0,9 или 1,2мм;
изоляция - композиция ПЭ высокого давления (ПЭВД);
сердечник - звездная четверка, скрученная из четырех изолированных жил вокруг корделя-заполнителя. Для кабелей КСПЗП, КСПЗПБ внутреннее пространство сердечника заполнено гидрофобной массой;
поясная изоляция - выпрессованная трубка из изоляционного ПЭ высокого давления (ПЭВД);
экран - алюмополиэтиленовая лента с проложенной под ней медной луженой проволокой;
оболочка - шланг из светостабилизированного ПЭВД
защитные покровы (для КСППБ и КСПЗПБ) - подушка из крепированной бумаги, броня из двух спирально наложенных стальных лент и покров из пряжи по броне.

ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Электрическое сопротивление токопроводящих жил при температуре 20╟С, Ом/км, не более - 28,4 для диаметра 0,9 мм и 15,8 для диаметра 1,2 мм;
омическая асимметрия, Ом/750м - не более 0,3
сопротивление изоляции жил при 20╟С, МОм/км - не менее 15000
рабочая емкость, нФ/км, не более - 35+3 для жил диаметром 0,9 мм и 43,5+3 - для жилы диаметром1,2 мм;
переходное затухание на ближнем конце, дБ/750 м, не менее:
- при скорости передачи 1024 КБит/с - 64
- при скорости передачи 2048 КБит/с - 58
защищенность на дальнем конце при скорости передачи 1024 и 2048 кБит/с, дБ/750 м, не менее - 45

УСЛОВИЯ ЭКСПЛУАТАЦИИ И МОНТАЖА:

рабочая температура эксплуатации - от минус 50 до плюс 50╟ С;
минимальный срок службы в нормальных условиях эксплуатации - 15 лет для кабелей КСПП, КСППБ и 20 лет для заполненных;
прокладка - в грунтах, не подверженных смещению, в т.ч. в условиях повышенной влажности (КСПЗП, КСПЗПБ);
температура прокладки - не ниже минус 10╟ С;
величина монтажных изгибов - не менее 15 наружных диаметров кабеля.

ОСНОВНАЯ ВЫПУСКАЕМАЯ НОМЕНКЛАТУРА
Марка кабеля КСПП КСППД КСПЗП КСПЗПБ Cable type
Идентификационный номер 0801010 0801101 0801050 0801151 Id. number
Диаметр жилы, мм Выпускаемая номенклатура по размерам Conductor diameter, mm
0,9 ╥ ╥ ╥ ╥ 0,9
1,2 ╥ ╥ ╥ ╥ 1,2

Кабели выпускаются по ТУ 16.К71-061-89. Поставка производится на деревянных барабанах строительными длинами от 750 м.
